您现在的位置:首页 >> 主要产品 >> 电力红外热像仪
红外热像仪及其在电力系统检测中的应用

型号及性能

型号   性能

Ti32



像素:320x240/高性能热像仪/温度范围:-20℃~600℃/热灵敏度:<0.07℃(30℃)/探测器类型320 x 240 焦平面阵列/非制冷微量热型探测器/最小焦距46 厘米(约 18 英寸)/标准红外镜头类型视场:23° x 17 °/空间分辨率:(IFOV):1.25 mRad/可选长焦红外镜头/可选广角红外镜头

TiR32



配备标准红外镜头的热像仪/温度范围:-20℃~150℃/屏显发射率校正/屏显反射背景温度补偿/探测器类型:320 x 240 焦平面阵列/可选长焦(广角)红外镜头类型

TiR4FT

VOx FPA 探测器尺寸:320 x 240/空间分辨率:(IFOV)1.30 mrad/最小焦距:0.15 米/热灵敏度:(NETD)≤0.05 °C/对焦:SmartFocus:一指通连续聚焦数字/显示屏:5 英寸 LCD/视频输出:RS170 EIA/NTSC 或 CCIR/PAL 合成视频/180o 活动镜头/激光指示器/54 毫米远距照相镜头

红外热像仪在电力检测中的应用

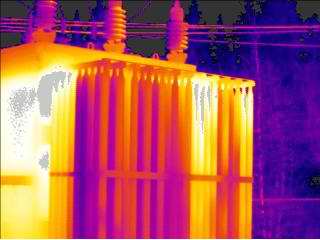

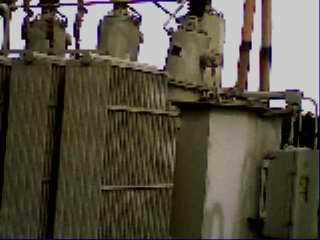

1 变压器箱体发热的原因

1)变压器油路管道堵塞
2)变压器箱体因涡流损耗所造成的发热
3)变压器因内部异常引起发热



热像图

2 电机检测要查哪些部位

   1)电气接线(电气接线盒外壳): 连接松脱、接线端子氧化腐蚀、连接过紧。                                2)电机外壳温度分布: 内部铁芯、绕组因绝缘层老化或损坏导致短路                                        3)与电机连接的轴承、连轴器: 润滑不良或轴未对中

热像图

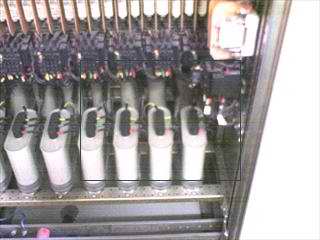

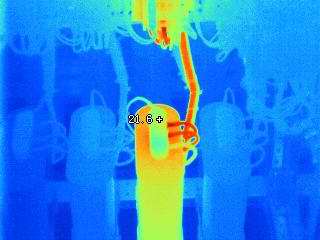

3 导致电容器故障

1) 接线不牢固或遭外力破坏。                                                                       2) 过载使用



热像图

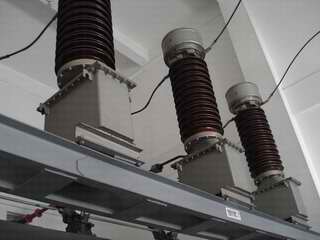

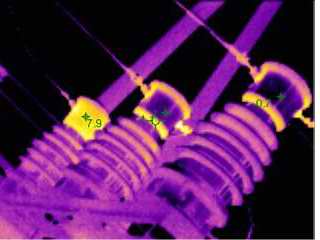

4 电流互感器过热

1)产品质量不好:如果由于产品本身绝缘、铁芯叠片及绕制工艺不过关等,均可使电压互感器发热过量使绝缘长期处于高温下运行,从而导致绝缘加速老化,形成恶性循环。
2)过载、三相不平衡、谐振造成PT内部绕组发热增加,尤其是在电压高于PT额定电压情况下,PT内部发热更加严重。



热像图

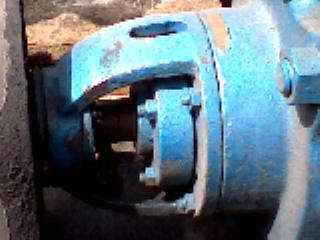

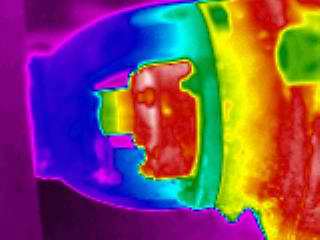

5 轴承的过热

会直接导致电机故障,造成生产线的突然中断,但轴承工作时运转速度很快,无法使用接触式温度计,红外热像仪通过非接触手段,可对轴承的温度进行检测,及时发现轴承过热故障,保证正常的生产。


热像图
